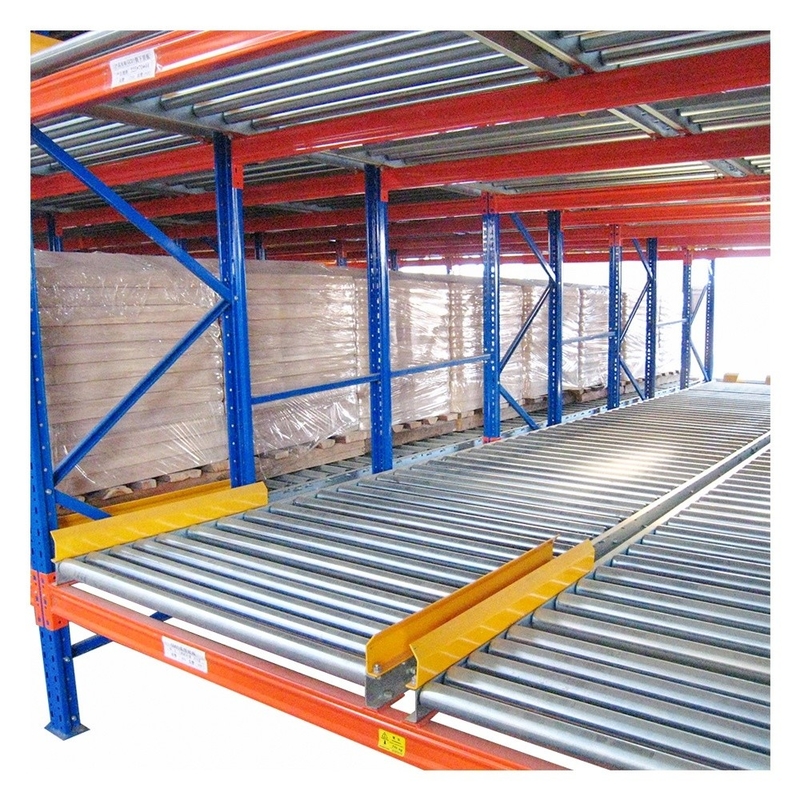

Rack Gravitasi Pallet Flow Roller yang Didesain Efisien untuk Kapasitas Berat 300-1500kgs

Rincian produk

Tempat asal: Jiangsu Cina

Nomor model: HZL

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1000 kilogram

Harga: $1.60/kilograms >=1000 kilograms

Kemasan rincian: Kayu Lapis + Film Streach + Papan Karton + Sabuk Pengepakan

Menyediakan kemampuan: 2000000 Kilogram/Kilogram per Bulan

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Rincian produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                rak gravitasi rol aliran palet, rak aliran palet 300-1500kg, rak gravitasi dengan kapasitas berat tinggi


Jenis:	Rak Palet Aliran Gravitasi	Bahan:	baja
Fitur:	Proteksi karat	Penggunaan:	Rak Gudang
Kedalaman:	2000-30000mm	Kapasitas Berat:	300-1500kg/palet
Lebar:	1000-3000mm	Ketinggian:	2000-10000mm
Warna:	Biru/Oranye/Kuning/Abu-abu dll	Mengakses:	Masuk Pertama, Keluar Pertama (FIFO)
Selesaikan:	Dilapisi bubuk	Pelabuhan:	Nanjing, Shanghai

Jenis:	Rak Palet Aliran Gravitasi
Bahan:	baja
Fitur:	Proteksi karat
Penggunaan:	Rak Gudang
Kedalaman:	2000-30000mm
Kapasitas Berat:	300-1500kg/palet
Lebar:	1000-3000mm
Ketinggian:	2000-10000mm
Warna:	Biru/Oranye/Kuning/Abu-abu dll
Mengakses:	Masuk Pertama, Keluar Pertama (FIFO)
Selesaikan:	Dilapisi bubuk
Pelabuhan:	Nanjing, Shanghai

Deskripsi Produk

Rack palet aliran gravitasi (juga disebut rack palet hidup) adalah salah satu rak penyimpanan kepadatan tinggi.Satu saluran lebih baik untuk satu jenis barang atau barang yang diambil dalam urutan.

Prinsip kerja rak sebagai berikut:

1Ujung yang lebih tinggi dilengkapi dengan rel panduan.
2Palet ditempatkan di ujung yang lebih tinggi dan mengalir ke bawah di bawah fungsi gravitasinya.
3. guide rail membuat aliran palet ke arah yang benar.
4Sistem peredam dipasang di sepanjang garis roller untuk membuat palet mengalir ke bawah dengan kecepatan sekitar 200mm per detik.
5Separator ditempatkan di ujung bawah dengan posisinya di antara palet pertama dan yang kedua.
6Ketika palet pertama mencapai ujung terbawah, separator mulai bekerja dan mencegah palet kedua mengalir ke bawah.dan palet kedua mengambil posisi pick-up.

Kemasan produk

FAQ

Pertanyaan 1: Apakah Anda pabrik atau perusahaan perdagangan?
Jawaban 1: Kami adalah pabrik dan juga melakukan perdagangan produk yang berkaitan dengan rak gudang.

Pertanyaan 2:Apakah Anda menyediakan sampel?
Jawaban 2: Kami menyediakan bagian sampel gratis dan Anda hanya perlu membayar biaya pengiriman.
Kemungkinan, silakan hubungi kami untuk biaya sampel.

Pertanyaan 3: Saya ingin mengunjungi Anda. Ke kota mana saya harus pergi?
Jawaban 3: Kami berada di Nanjing. jika perlu, kami dapat membantu Anda memesan hotel, tiket lalu lintas. dan kami akan menjemput Anda ke tujuan
Kami memiliki penjual dan sopir yang akan bersama Anda selama kunjungan Anda tidak perlu khawatir tentang masalah lalu lintas

Pertanyaan 4: Mengapa memilihmu?
Jawaban 4:
1. HBrack memiliki insinyur yang profesional dalam desain rak gudang lebih dari 10 tahun dan bisa menangani dari struktur sederhana
untuk yang kompleks.
2uangmu aman di HBrack kami menerima perdagangan melalui pihak ketiga orang penjualan memiliki pengalaman yang kaya di rak gudang
Semua informasi pribadi dapat dilacak.
3. HBrack menawarkan desain yang berbeda untuk membantu klien kontrol anggaran.
